| 产品特性：质优价廉 | 加工定制：是 | 货号：01 |
| 型号：见详情 | 品牌：Zhongmei/中煤 | 规格：见详情 |
| 是否跨境货源：否 | 适用轨道型号：TG24 TG38 TG43 TG50 QU70 QU80 QU100 QU120 | 调整板：ZG270-500 |
| 螺栓,螺母：Q235BF钢加工件 | 螺栓表面精度：12.5 | 平垫圈：Q23***F钢 |

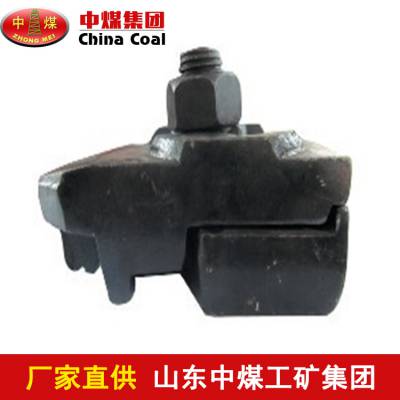

压轨器：也称作焊接型压轨器、焊接型钢轨固定装置、钢梁压轨器、焊接型压板无论怎么称呼其作用只有一个就是压紧固定钢轨。通常是焊接在工字钢梁上有时候也用在预埋在混凝土的钢板上。压轨器以套为准，每套均包括：底座、上盖、穿肖、螺栓、弹平垫圈。
焊接型压轨器标准
压轨器适用轨道型号 TG24 TG38 TG43 TG50 QU70 QU80 QU100 QU120焊接型轨道压轨器主要用于厂房钢梁轨道的固定。固定件的材料及制做标准:
(1)上盖板,底座板,调整板为ZG270-500.材质符合5676-85之规定.采用失蜡精密铸造.I***级量,尺寸偏差符合JZ67-2I***精度之规定。
(2)螺栓,螺母为Q235BF钢加工件,机械性能及化学成分GB700-88之规定,螺栓表面精度12.5 ,螺母符合GB 6170-86 之规定。
(3)平垫圈为Q23***F钢,制作要求符合 GB97.1-85之规定。
(4)弹簧垫圈为65Mn或60si2Mn钢,材质符合1222-84之规定,制作要求符合GB93-87之规定。
焊接型压轨器采用材料及要求
（1）钢板，夹板和型钢采用Q235钢（3号钢），其技术条件应符合***规定。
（2）六角头螺栓 螺母弹簧垫圈 垫圈应符合***规定。
（3）压板采用碳素钢铸件（ZG230-450）或可锻铸铁（KTZ450-06），其机械性能应满足表要求。
（4）弹性垫板采用复合橡胶垫板，橡胶压舌及橡胶垫板采用耐油橡胶，其性能应符合GB5574-85<工业用硫化橡胶板>中3807标准，橡胶垫板的机械性能应满足表2要求。
焊接型压轨器安装要求
完成钢轨接头铺放好复合橡胶垫板后对轨道调整定位，并将螺栓、压板等零件就位，使压板紧巾钢轨下翼缘，然后安装垫板、弹簧垫圈，将螺母拧紧到压板上橡胶压舌压缩量约为2-3mm。
轨道安装的允许偏差要求
轨道中心线位置偏差≤5mm；
轨道顶面标高差≤5mm；
两条轨道中心线间距离偏差≤5mm；
厂房横向同一位置上两条轨道顶面的相对标高差；
柱子≤10mm 其它处≤15mm；
厂房伸缩缝处的钢轨采用四孔夹板联结。钢轨迹4kg/m、38kg/m、43/m、50kg/m伸缩缝处可采用平接头，QU70、QU80、QU100、QU120伸缩缝处采用45斜接头，缝宽均为10mm。
